缆式线型感温火警探测器

缆式线型感温火警探测器（简称感温电缆），重要利用于城市综合管廊、电缆隧路、发电厂、变电站等复杂利用场景，这些场所电缆密集水平高，一旦产生火警很容易迅快舒展，风险性极大
。因其面对场景比力恶劣，这对感温电缆的重要技术指标提出了新的挑战与要求
。

JTW-LD-JBF4310缆式线型感温火警探测器

JTW-LD-JBF4310缆式线型感温火警探测器，是基于国标GB16280-2014的要求，研发设计的缆式、差定温、可复原、散布定位、探测型感温电缆
。该产品结合了bevictor伟德在高机能、低功耗模数混合集成芯片领域的技术优势，通过当先行业的开创性研发，匠心钻研的新一代缆式线型感温火警探测器
。它颠覆了传统感温电缆的界说，通过创新性研发十大亮点，为客户带来全新利用履历
。

系统组成

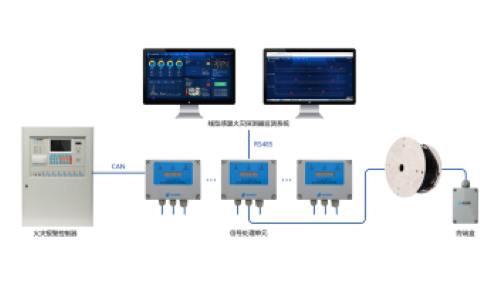

JTW-LD-JBF4310型线型感温火警探测系统由监测系统（监控平台）、信号处置单元、缆式线型感温火警探测器（简称感温电缆）和终端盒等组成
。

技术参数

JBF4310-LA型缆式线型感温火警探测器信号处置单元为单路设备，可接入一根感温电缆，同时该信号处置单元拥有丰硕的信息通讯端口（一路CAN 、一路485、3组无源输出触点），可对表进行信息交互；缆式线型感温火警探测器信号处置单元表壳选取阻燃ABS资料，阻燃等级为UL-V0级
。

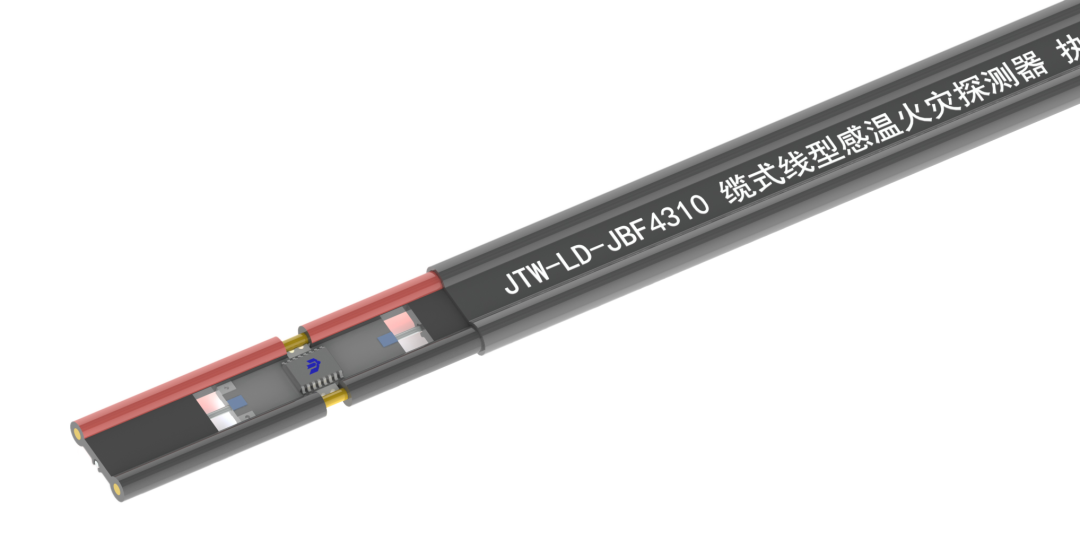

JBF4310-TC型缆式线型感温电缆内置高度集成的片上芯片系统（SoC）朱鹮芯片，支持大容量组网的总线通讯
。朱鹮芯片系统选取了异构架构，从而在提升通讯靠得住性的前提下，大大降低了运行功耗
。同时高集成度的电路冗余设计确保感温电缆在电磁场辐射强度达到30V/m时仍可在严格的电磁环境下不变工作
。

由于JBF4310-TC型缆式线型感温电缆选取散布测温方式，在保障报警定位精度幼于0.5米的前提下，感温电缆的测温精度误差也可节造在±2℃以内
。并且还能够凭据现场利用前提的分歧，将感温电缆与通例线缆共同使用，充分利用敏感部件对必要防护的区域进行；，并利用通例线缆覆盖毋庸探测的区域，从而实现降低工程造价的主张
。

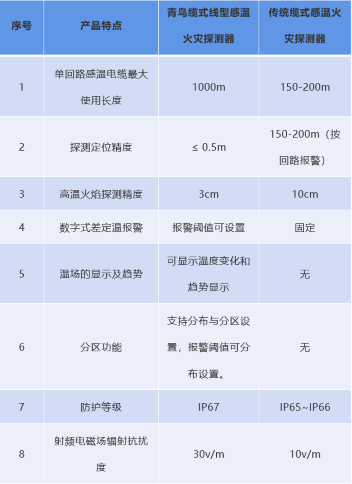

十大亮点优势

一、业内当先的单回路电缆长度

单回路缆式线型差定温火警探测器长度可达1000米，满足分歧场景的使用需要，并且能够削减项目中信号处置单元及终端盒的配置数量及施工难度，通过削减设备数量及简化系统结构，降低设备采购成本、施工人为成本及后期守护成本；

二、温度场监督

可实时监控缆式线型感温火警探测器各散布点位温度值，预警阈值、报警阈值等温度场信息，由缆式线型感温火警探测器监测系统来进行显示
。更直观地显示电缆运行状态，通过大数据分析把控高风险区域散布，将隐患扼杀在萌芽傍边
。；は钅吭诵邪踩，降低后期运维成本；

三、散布式定位职能

缆式线型感温火警探测器能够精确到具体报警地位（精度≤0.5米）、故障地位（精度≤1米），测温精度≤±2℃
。区别于传统感温电缆只能分区报警（按回路报警），bevictor伟德缆式线型感温火警探测器可正确批示火源或过热点的具体部位，便于火警或过热情况下的急剧应急处置，有效提高了区域探测精度
。合用环境温度广，测温精度高，可更好地满足各类复杂的现场环境
。极大地提高了火警处置效能及现场安全性，降低了后期运维人为成本；

四、分区式定位职能

缆式线型感温火警探测器可凭据项目必要将整根电缆进行肆意划分，并可针对每个分区进行阈值设置和定位报警显示；共同长度为1000米的单根电缆，设置方便矫捷，能够满足各类项目中针对单根电缆在分歧区域探测报警的需要，降低项目设备成本及施工成本；

五、幼火源探测能力

产品通过国标划定的100mm幼尺寸高温响应机能测试，可对微幼及早期火源、热源急剧报警，更合用于电缆火警、部门过热等多种挑战性利用场景；

六、两级分段定温预警职能

缆式线型感温火警探测器拥有两级报警设置职能，在统一条感温电缆可凭据利用现场环境的必要分段（每段间距为1米的整数倍）设置预警阈值领域 40~70℃和定温报警阈值 85℃（该定温报警阈值也可凭据用户的特殊需要在肯定领域内设置），实现两级分段定温预警
。加强对探测环境的极早期防护，降低火警风险
。更好地；ど璞覆聘话踩；

七、系统配接职能

缆式线型感温火警探测器拥有丰硕的对表通讯端口，可通过多种方式与上位机进行配给通讯

Ｄ芄煌ü拊创サ闵洗不鹁⒐收闲畔；能够直接通过回路总线上传感温电缆的散布（或是分区报警信息），可通过RS485总线与感温电缆检测系统配接，上传感温电缆的各类属性信息、阈值设相信息、感温电缆感知到的现场实时温度信息，在检测平台上通过图形化的方式进行出现；

八、分歧线缆多元化搭配

缆式线型感温火警探测器能够凭据现场利用前提的分歧与通例线缆共同使用，满足分歧项目场景需要
。充分利用感温电缆对必要防护的区域进行探测，削减非防护区域感温电缆的浪费，从而实现降低工程造价的主张；

九、工业级抗滋扰能力

缆式线型感温火警探测器，抗电磁辐射能力高达30V/m（80-1000Mhz），抗工频磁场能力高达100A/m
。合用于多种复杂的工业环境，抗电磁辐射能力、抗工频磁场能力远超通例产品及国际要求

？捎行гし狼康缁肪扯陨璞傅淖倘，削减误报；

十、高防护等级

缆式线型感温火警探测器的防护等级为IP67（信号处置单元、感温电缆和终端盒均是），防水防尘能力业内当先，在各类恶劣工况环境下均能正常工作
。

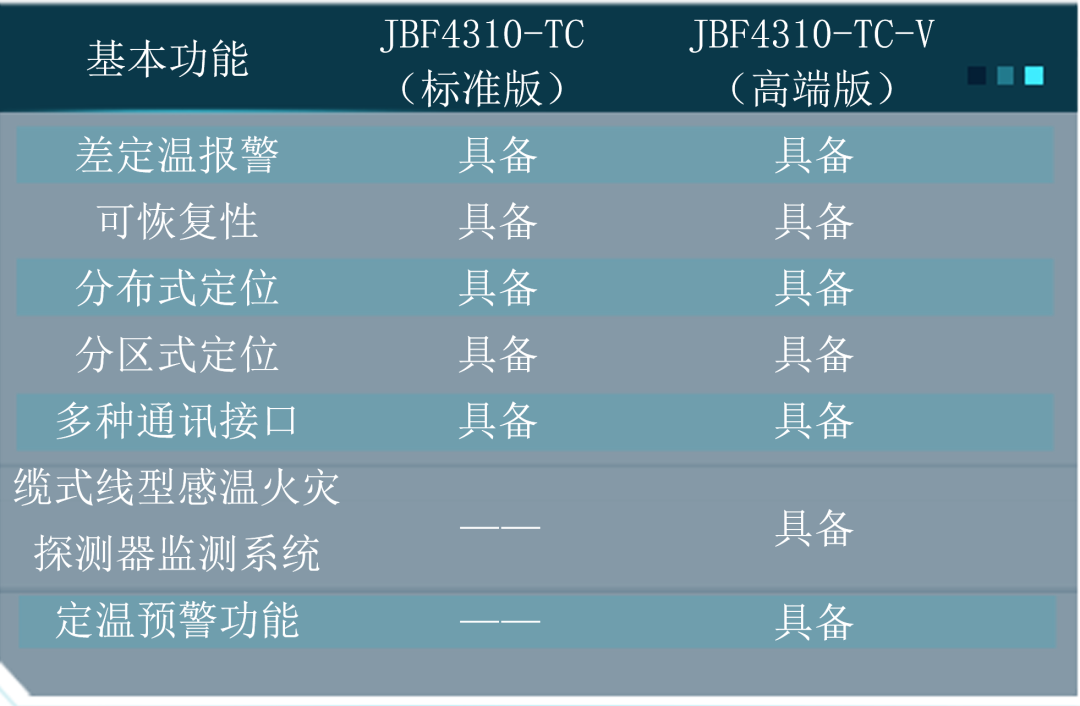

系统划分
